ガラスコーティング剤のことならタフリーコート
唯一無二、正真正銘の
水まわり用『ガラス』コーティング剤
『サニー』は独自の開発により、日米において特許を取得した「常温でガラスを硬化させることが出来る技術」を用いて製造しております。世間によくある「ガラス質」や「ガラス系」ではない「正真正銘」のガラスコーティング剤です。
特許証(左：日本／右：アメリカ）
ガラスの被膜が
水回りをしっかりと
コーティング！
水まわりをコーティングすることで、水滴や汚れが表面を滑り、錆・カビ・汚れをよせつけず、お掃除が楽になります。

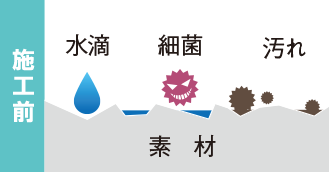

水回りは毎日使用することで目に見えないミクロの凹凸が表面に付いてしまいます。そこに雑菌や汚れが入り込み錆びやカビが発生してしまいます。

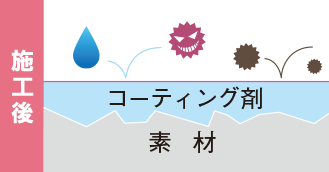

ガラス被膜でシンクやバスタブ、衛生陶器を保護するため凹凸が均一になります。汚れが付着してもお掃除は拭き取るだけでラクラクに!!
商品ラインナップ
サニーの特徴
『サニー』は従来の水まわり用コーティング剤と比較し耐久性、防傷性、防汚性に優れており、長期間の美観維持やメンテナンスの軽減をお約束します。
「水まわり用コーティング剤はすぐ効果がなくなる」と思われている方に是非ご使用して頂きたい製品です。
抜群のコストパフォーマンス
-
1㎡当たりわずか約5mlで施工可能!!
※表面の仕上げや素材の吸水性により異なります。 -
サニー100mlで約20㎡施工可能!!
→浴室・洗面・トイレ・キッチンも100mlでOK！ -
少量ずつだからムダが少ない!!
-
優れた
防傷・防汚
防カビ性鉛筆硬度６Hの強固なガラス被膜が汚れ・水垢・カビ・サビ等を寄せ付けず、付着したとしても簡単に落とすことが出来ます。
-
様々な
基材に
対応衛生陶器・FRP・人工大理石・ステンレス・石材等、水まわりの様々な基材に施工が可能です。
※必ずパッチテストにて事前にご確認ください -
ツヤ復元
効果経年劣化や小キズ等により失われた光沢（ツヤ）を、レベリング性の高いガラス被膜で覆うことで復元することが出来ます。
※ツヤは、より自然に近い仕上がりになります
優れた防汚性能
特にキッチンまわりでは油汚れ対策が重要になります。『サニー』は防汚性能が高いため、油汚れも付着し難く、付着しても簡単に除去が出来ます。
油性マジックもティッシュペーパーで簡単に除去できます。
※サニー施工後7ヶ月の洗面台にてテスト
施工後のお手入れ
コーティング後のお手入れは、柔らかいウエス等でさっと水拭きするだけ！ガラスコーティングは耐久性も抜群で、ツヤが無くなっているように感じても、被膜表面に付着した汚れを拭き取れば、元のきれいな状態に戻ります。（特に汚れやくすみがひどい場合は中性洗剤をご使用ください。）
水まわり用ガラスコーティング剤

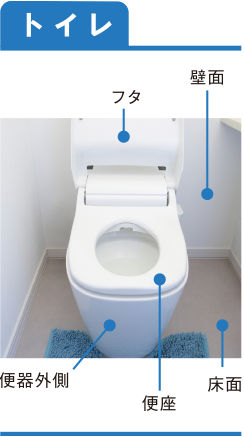

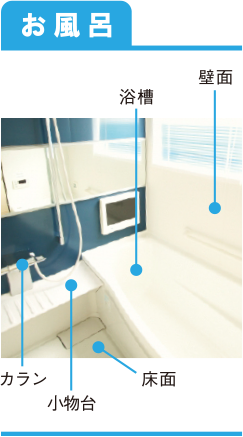

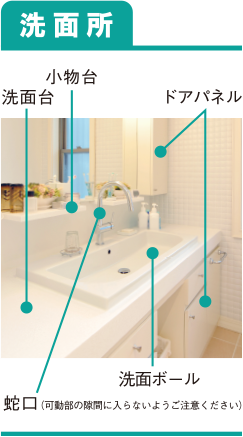

サニーの主な施工箇所
施工手順
-
1
下処理
水垢や石鹸カス、油分等を完全に除去しくてください。
IPA（イソプロピルアルコール）等で脱脂を行ってください。
サニー施工前には、基材が完全に乾燥していることをご確認ください。
-
2
塗布
専用スポンジ、またはウエス等で均一に薄く塗り伸ばすように塗布します。
鏡面仕上げやツヤのある基材の場合は、拭き上げ作業を推奨いたします。
-
3
乾燥
塗布後は十分に乾燥させます。
目安：指触乾燥・30分。なお16時間以上は水が掛からない様にお気をつけください。
サニー製品仕様
| 標準塗布量※ | 5～10ml／㎡（100～200㎡／ℓ） |
|---|---|
| 硬度（4日後） | 6Ｈ（塗布24時間後は3H） |
| 付着性 | クロスカット試験（JIS K5600）クリア |
| 耐酸性 | 5％酢酸液を不織布に浸漬させ、塗膜上に24時間放置で剥離なし |
| 耐アルカリ性 | 飽和水酸化カルシウム液を不織布に浸漬させ、塗膜上に24時間放置で剥離なし |
| 耐溶剤性 | IPA、MEK、トルエン液を不織布に浸漬させ、塗膜上に24時間放置で剥離なし |
| 耐汚染性 | マジック汚れを24時間放置後、溶剤で拭き取りで表面汚染なし |
| 熱水試験 | 硬化確認後すぐに70℃熱水に10分浸した後、冷水にて冷却で剥離なし |
| 外観 | 無色透明～淡黄色透明 |
| 成分 | 特殊シリコーン、IPA |
| 溶剤 | 第4類アルコール類、危険等級Ⅱ |
| 取扱い | 火気厳禁 |
| 貯蔵性 | ６ヶ月（5～30℃未開封状態で保管） |
| 内容量 | 100ml（瓶タイプ）、500ml、1ℓ、4ℓ |
※標準塗布量は基材や表面の形状により増減します。
